Клапана непрерывной и периодической продувки

Клапан периодической продувки

ARI-STEVI(Германия) BBD415

Клапан непрерывной продувки

ADCA(Португалия) ADCATROL VPC

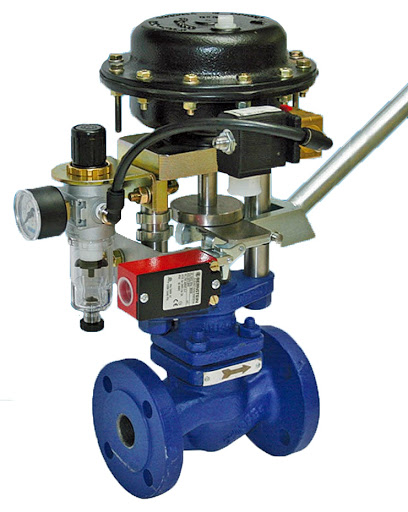

Клапаны периодической (нижней) продувки паровых котлов Ari-Stevi BBD 415 (шламовый клапан) специально разработаны компанией ARI-Armaturen GmbH (Германия) для периодического продувания паровых котлов с целью удаления налета и загрязнений скопившихся на дне. Быстрое открытие клапана с помощью пневматического привода или ручного дублера обеспечивает создание водяной воронки, увлекающей осадок из котла.

Особенности конструкции:

• аксессуары клапана адаптированы для процесса продувки: концевые выключатели, электромагнитный клапан, реле задержки времени и т.д.
• прецизионное направление штока.
• полированный накаткой шток.
• механический индикатор хода.
• подпружиненное уплотнение штока шевронными кольцами из PTFE (стандарт).
• привод с мембраной.

Основные технические данные:

• рабочее давление: PN40;
• температура рабочей среды: -10...+220^оС;
• номинальные диаметры: DN25...DN50;
• уплотнение штока: подпружиненная V-образная манжета с PTFE;
• диафрагма привода: нитрил NBR;
• привод: пневматический одностороннего действия

Техническая документация:

      Скачать описание на клапаны ARI-STEVI BBD415

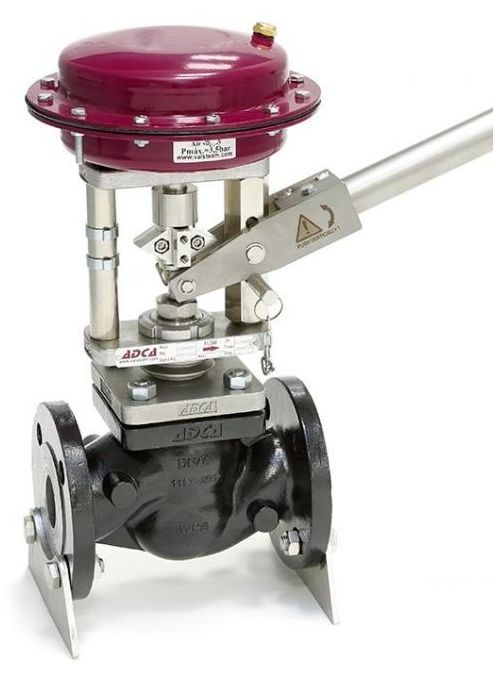

Регулирующие клапаны продувки паровых котлов серии Adcatrol VPC специально разработаны для того, чтобы контролировать концентрацию твердых веществ(TDS) в комбинации с контроллером TDS (серия BCS) и датчиком (серия SPS).

Данные клапаны могут также использоваться при большом перепаде давления и низком расходе.

Особенности конструкции:

• односедельчатый, двухходовой;
• клапан прямого действия;
• проход: полнопроходной или редуцированный по запросу;
• уплотнение металл по металлу с упрочнением седла и плунжера в стандартной комплектации.
• возможность комплектации электро- или пневмоприводом;
• исполнение корпуса: VPC-25 - литая сталь, VPC-32 - кованная сталь;
• присоединение: фланцы по EN 1092-1 ANSI Class 150 и 300 lbs;

Основные технические данные:

• рабочее давление: PN40;
• температура рабочей среды: -20...+220^оС;
• номинальные диаметры: DN15...DN40;
• уплотнение штока: PTFE/GR V-Rings-220ºC (Станд.крышка), графит – до +300ºC (Удлиненная крышка);
• тип плунжера: профилированный или микрорасходный

Техническая документация:

      Скачать описание на клапаны ADCA ADCATROL VPC

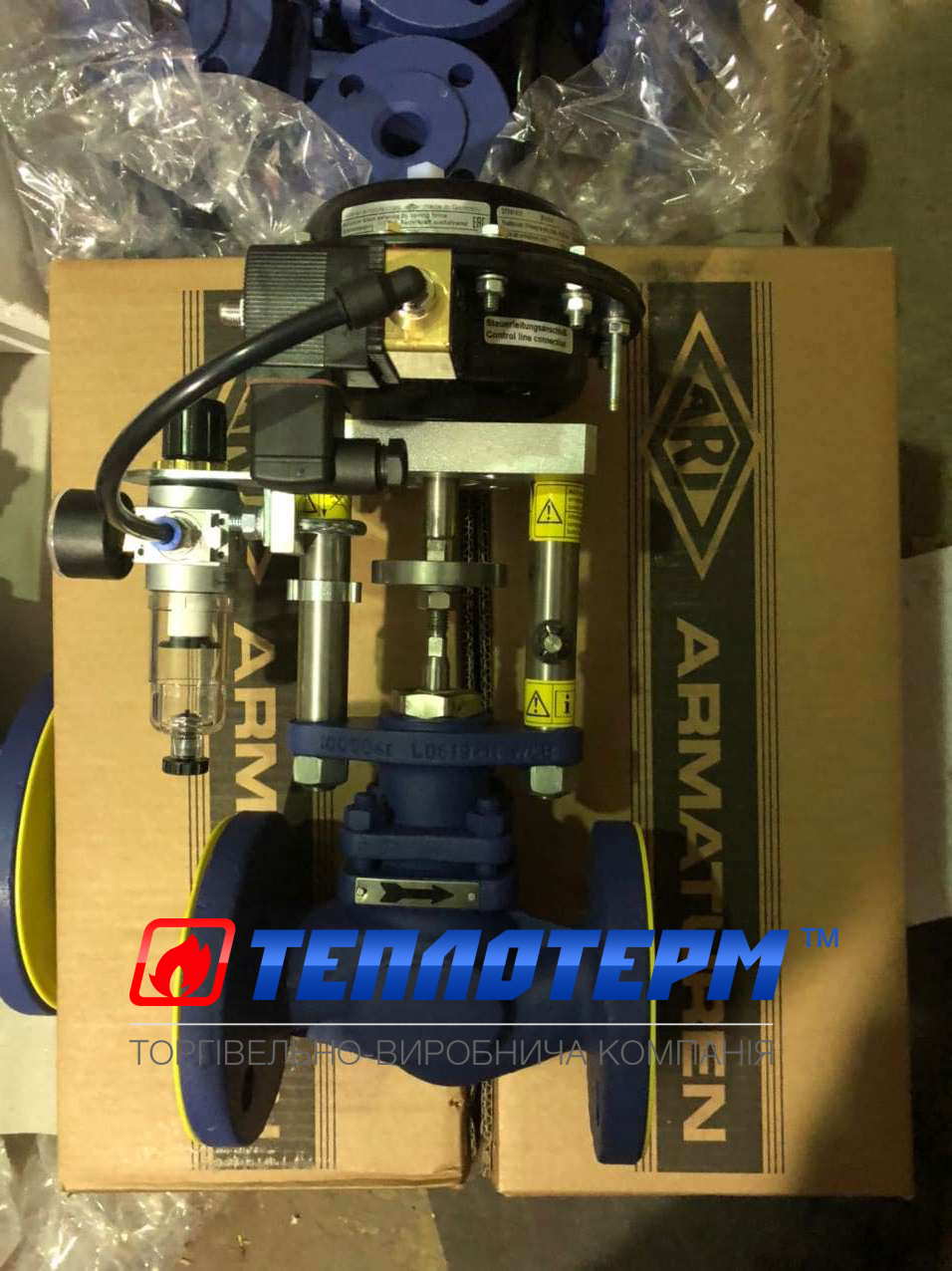

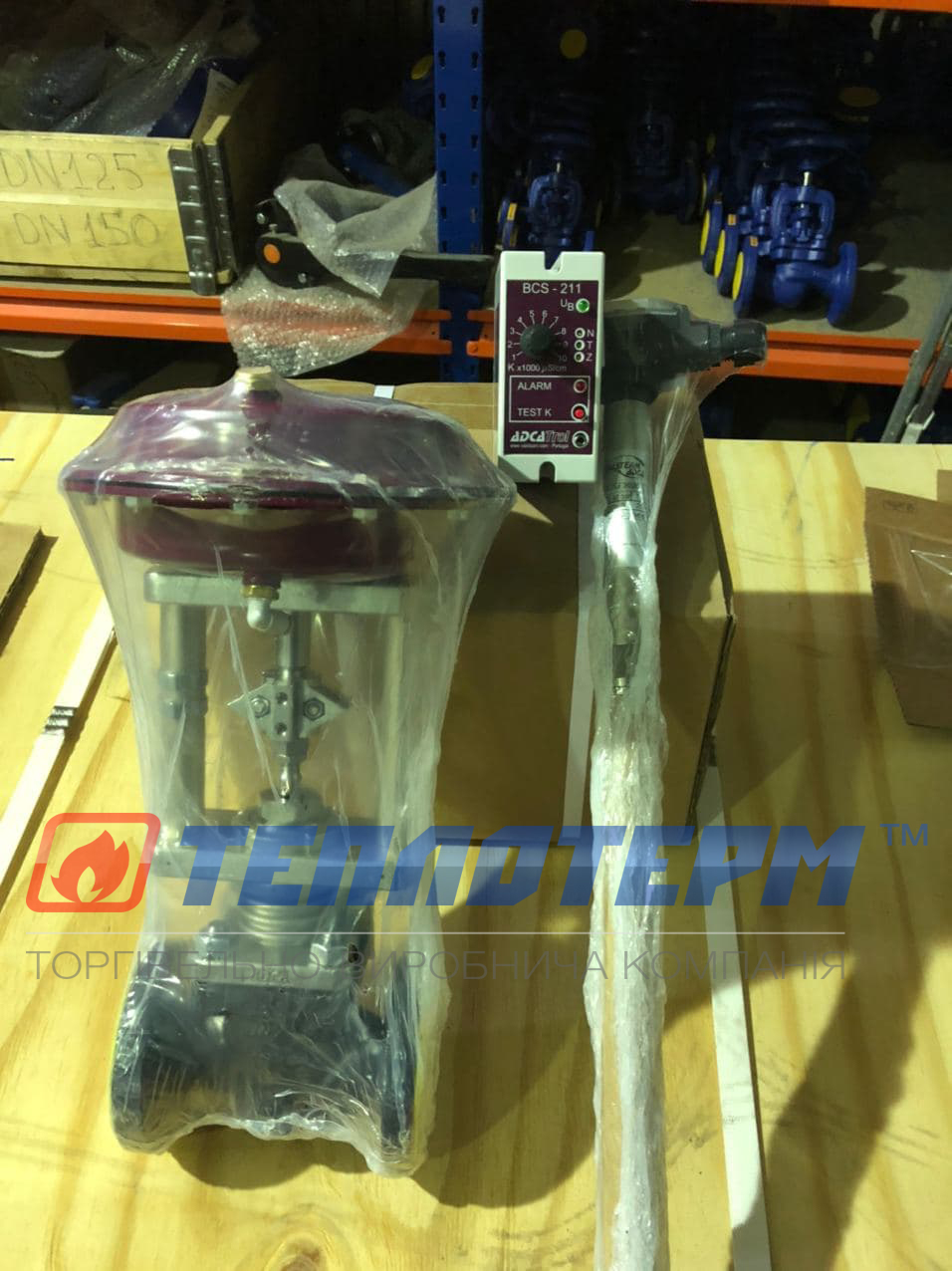

ФОТО КЛАПАНОВ ПЕРИОДИЧЕСКОЙ И НЕПРЕРЫВНОЙ ПРОДУВКИ ПЕРЕД ОТГРУЗКОЙ
