Конденсатные баки "БКА"



   Конденсатные  баки "БКА"  используются  для  полноценной  и  бесперебойной  работы  теплопотребляющих  систем  и  установок. Конденсатный  бак  необходим  для  накопления  конденсата, который  самотеком  поступает  от  аппаратов,  использующих  пар с последующим образованием пара вторичного вскипания, а также  используются  для  сбора  и  хранения  воды  при  температуре  до 950С,  для  последующего  использования  в  отопительных  целях.

    Как правило, конденсатный бак выбирается трехкратным объемом к общей паропроизводительности котельной. С конденсатного бака, конденсат подается на атмосферный деаэратор ДА, а при его отсутствии напрямую в котел или систему отопления.

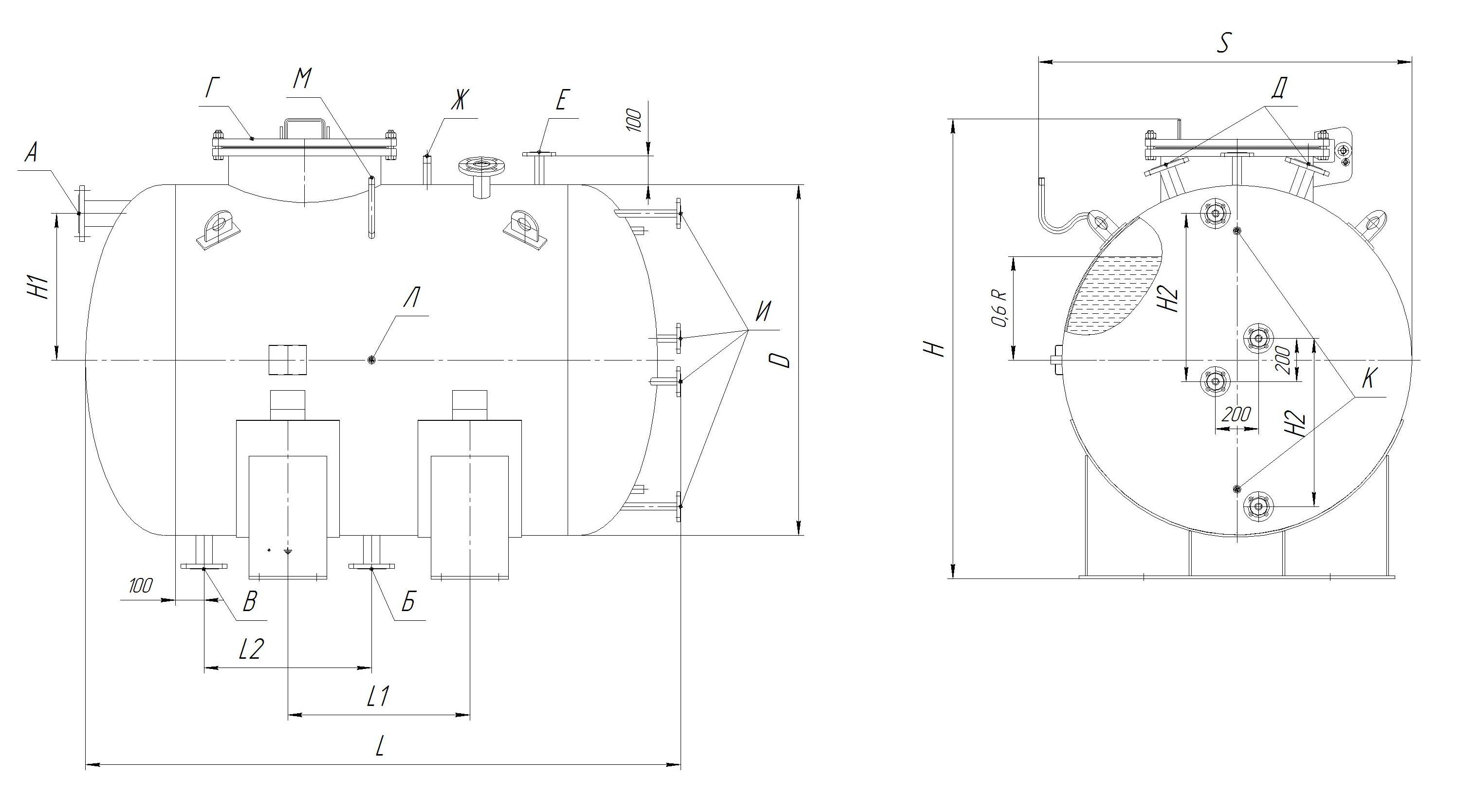

                                                                                                            Чертеж конденсатного бака "БКА"



Геометрические размеры и технические характеристики
Наименование параметра     БКА-1,0     БКА-2,0     БКА-3,0     БКА-5,0     БКА-10,0     БКА-15,0
Объем геометрический, м3 1,0 2,0 3,0 5,0 10,0 15,0
Рабочий объем, м3 0,9 1,7 2,6 4,3 8,8 14,0
Рабочее давление, не более, бар 0,7 0,7 0,7 0,7 0,7 0,7
Подвод конденсата, А DN80 DN100 DN125 DN125 DN150 DN150
Отвод конденсата, Б DN50 DN50 DN50 DN50 DN65 DN65
Дренаж, В DN50 DN50 DN50 DN50 DN50 DN50
Люк для осмотра, Г DN500 DN500 DN500 DN500 DN500 DN500
Для резервных линий, Д DN50 DN65 DN80 DN80 DN100 DN100
Патрубок предохранительного клапана, Е DN25 DN25 DN25 DN25 DN32 DN32
Отвод воздуха, Ж DN20 DN20 DN20 DN20 DN20 DN20
Патрубок указателя уровня, И DN20 DN20 DN20 DN20 DN20 DN20
Патрубок датчиков уровня, К Определяется проектом
Патрубок термометра, Л DN15 DN15 DN15 DN15 DN15 DN15
Патрубок манометра, М DN15 DN15 DN15 DN15 DN15 DN15
L, мм 1575 2090 2350 2450 3650 6150
L1, мм 350 635 670 670 1600 3000
L2, мм 370 580 650 595 1155 2345
S, мм 1100 1300 1500 1900 2100 2300
D, мм 1000 1200 1400 1800 2000 2200
Н, мм 1400 1600 1800 2000 2200 2400
Н1, мм 500 600 700 900 1100 1200
Н2, мм 500 600 700 900 1100 1200







Наши баки конденсатные могут быть укомплектованы таким оборудованием:

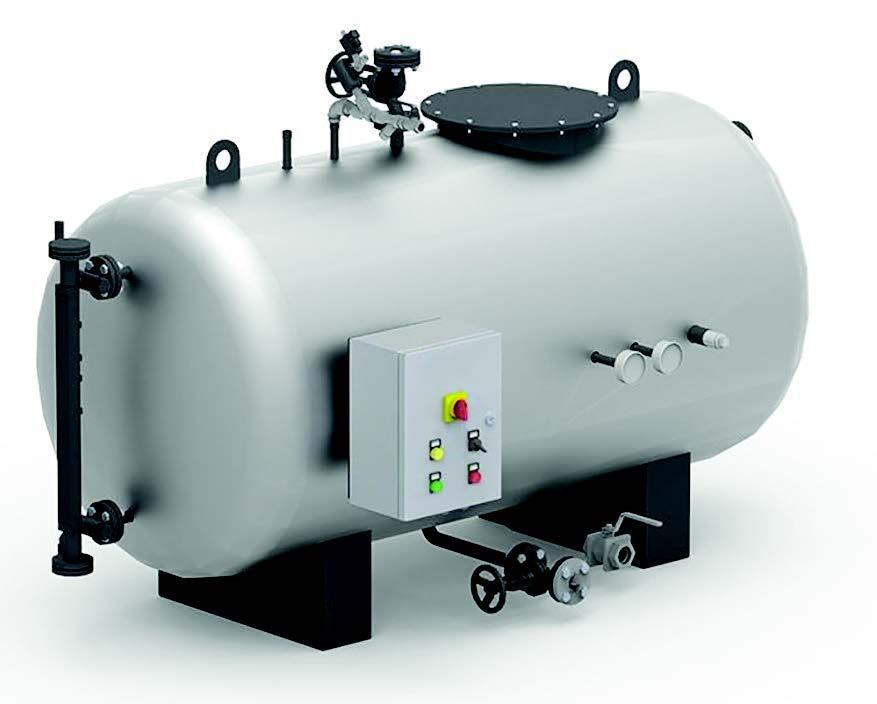

Конденсатный бак

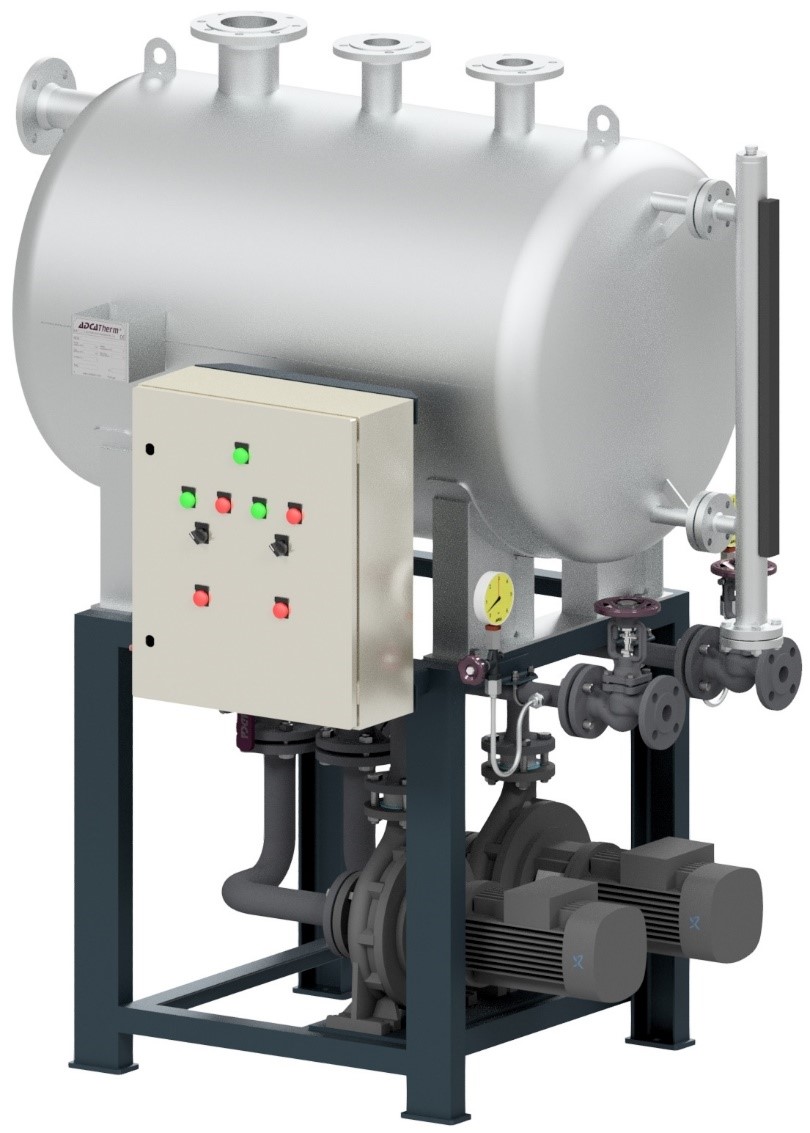

с насосной станцией

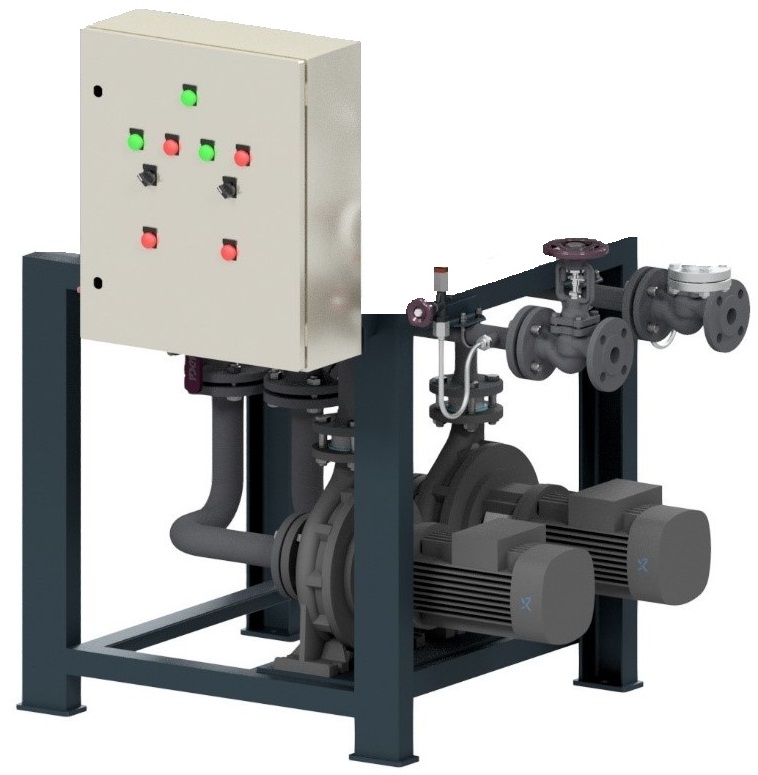

Насосными станциями для перекачивания конденсата с пультом управления
Клапанами предохранительными Ari-Safe(Германия)

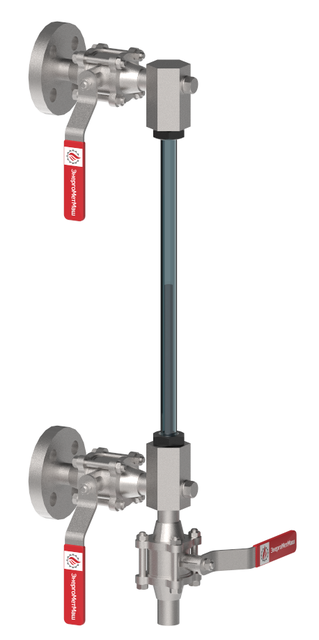

Указателями уровня с стеклянной трубкой, нержавеющим защитным кожухом и нержавеющими запорными кранами
Запорно-регулирущей арматурой Zetkama(Польша) или Ari-Armaturen(Германия)
