ЖАРОТРУБНЫЙ ПАРОВОЙ КОТЕЛ СЕРИИ "FT"

ООО "ТПК "ТЕПЛОТЕРМ" предлагает паровые котлы серии "FT", которые принадлежат к типу жаротрубных котлов и предназначены для выработки насыщенного пара с абсолютным давлением до 1,3МПа и паропроизводительностью до 12 тонн пара в час. Данные котлы предназначены для работы на природном и сжиженном газе, а также на жидком топливе.



Жаротрубные котлы успешно эксплуатируются не только на предприятиях легкой промышленности, но и на предприятиях где необходимо давление пара более 1,2 МПа(По запросу). Срок службы паровых котлов серии "FT" более 20 лет, а применение надежных и экономичных комплектующих европейских производителей, которыми Компания "ТЕПЛОТЕРМ" комплектует паровые котлы серии "FT", позволили добиться надежной и экономной работы данного оборудования.





Ассортимент наших жаротрубных паровых котлов состоит из:



  • двухходовые (паропроизводительность от 0,3 до 3,0 МПа) с топкой с реверсом пламени.
  • трехходовые (паропроизводительность от 3,0 до 12,0 МПа) с обычной топкой.



Преимущества и строение жаротрубного котла серии "FT"

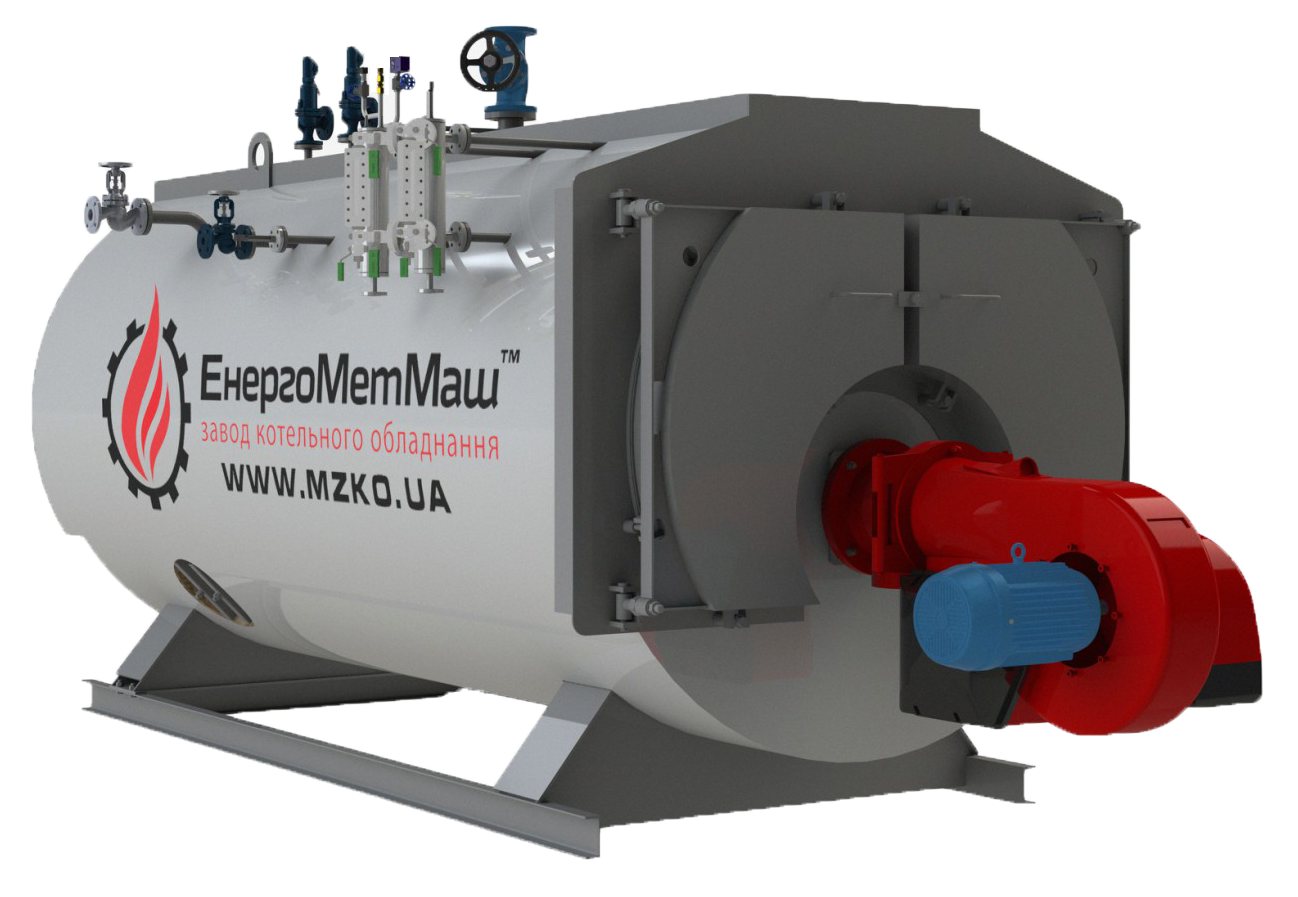

Котел "FT" представляет собой генератор насыщенного пара среднего давления с газоплотной жаротрубной конструкцией высокой энергоэффективности. Данный котел запроектирован для эксплуатации в комплекте с реактивным горелочным устройством Cibital Unigas(Италия), которое известно своей надежностью, экономичностью и стабильной работой на долгие годы.


  • корпус котла с паровой камерой большого размера с теплообменником с большой площадью нагрева для производства высококачественного насыщенного пара;
  • дверки крепятся на петлях к трубной доске, они изолированы изнутри специальным слоем огнеупорного бетона и слоем минеральной ваты высокой плотности на всю нагретую поверхность трубной доски;
  • потери тепла в окружающую среду ограничиваются за счет теплоизоляции корпуса котла слоем минеральной ваты;
  • водный контур можно проверить через лаз в верхней части котла;
  • все детали, работающие под давлением, свариваются квалифицированными сварщиками, имеющими соответствующие разрешительные документы;
  • наши высокоэффективные котлы современной концепции разработаны в соответствии с украинскими и европейскими нормами и директивами для оборудования, работающего под давлением;
  • котлы получили все СЕРТИФИКАТЫ в соответствии с ТЕХНИЧЕСКИМ РЕГЛАМЕНТОМ.



Технические характеристики жаротрубных котлов серии "Е(КП)"



Модель котла Е(КП) 300 500 800 1000 1250 1500 2000 2500 3000 3500
Паропроизводительность т.п./час 0,3 0,5 0,8 1,0 1,25 1,5 2,0 2,5 3,0 3,5
Давление пара МПа 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
КПД* % 91 91 91 91 91 91 91 91 91 91
Аэродинамическое сопротивление    мбар 3,5 4,5 5,0 4,5 4 4 4,6 5,7 6,8 8,5
Масса кг 1600 2200 2500 5800 6450 6450 6950 8950 9600 11000



Модель котла FT 4000 4500 5000 6000 7000 8000 9000 10000 11000 12000
Паропроизводительность т.п./год 4,0 4,5 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0
Давление пара МПа 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
КПД* % 91 91 91 91 91 91 91 91 91 91
Аэродинамическое сопротивление
 мбар 8,1 8,5 8,5 8,1 8,8 9,1 9,7 10,9 10,9 12,4
Маса кг 11500 12000 12500 14500 17000 18000 20800 21300 25800 26100



*Примечание: возможно увеличение КПД до 94-95% за счет установки экономайзера



Возможна установка дополнительного оборудования, а именно:

  • экономайзер: теплообменник "вода-дымовые газы", что увеличивает КПД на 3-4%. Его конфигурация и размещение определяются на основе требований Заказчика;
  • модулируемая система питания с насосом и частотным управлением для оптимального регулирования уровня воды в компоновке с экономайзером;
  • горелочное устройство: марка и тип подбираются согласно требованиям Заказчика;
  • второй резервный питательный насос с запорными клапанами;
  • система автоматической продувки(нижней): слив шлама и растворенной соли, осаждаемых на дне;
  • система автоматической продувки(верхней): контроль солесодержимого (TDS), измеряющая уровень растворенных солей в воде;
  • охладитель отбора проб котловой воды;
  • дополнительный датчик минимального уровня воды;
  • система управления котла: на основе ПЛК высокой производительности и цветной сенсорной панели. Интерфейс используется для управления работой котла-горелки-технологического оборудования;
  • конденсатный бак;
  • система подготовки(очищения) воды;
  • атмосферный деаэратор;
  • сепаратор продувки;
  • расширитель продувки;
  • паровой коллектор.

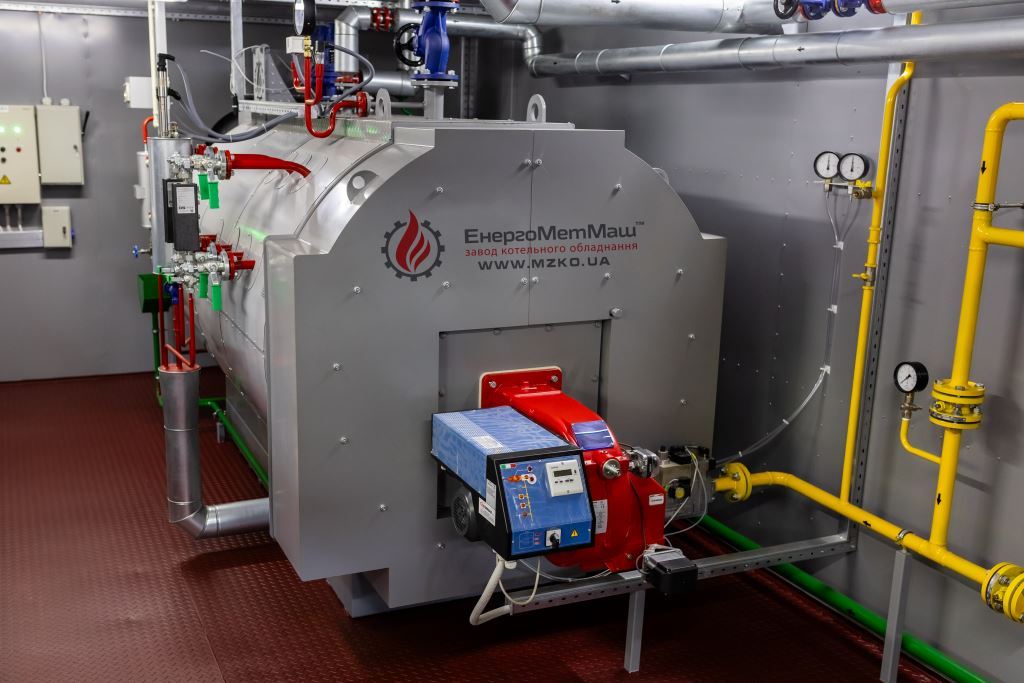

КОМПАНИЯ "ТЕПЛОТЕРМ" может предложить данные жаротрубные котлы серии "FT" как в стационарные котельные так и в модульные котельные установки.

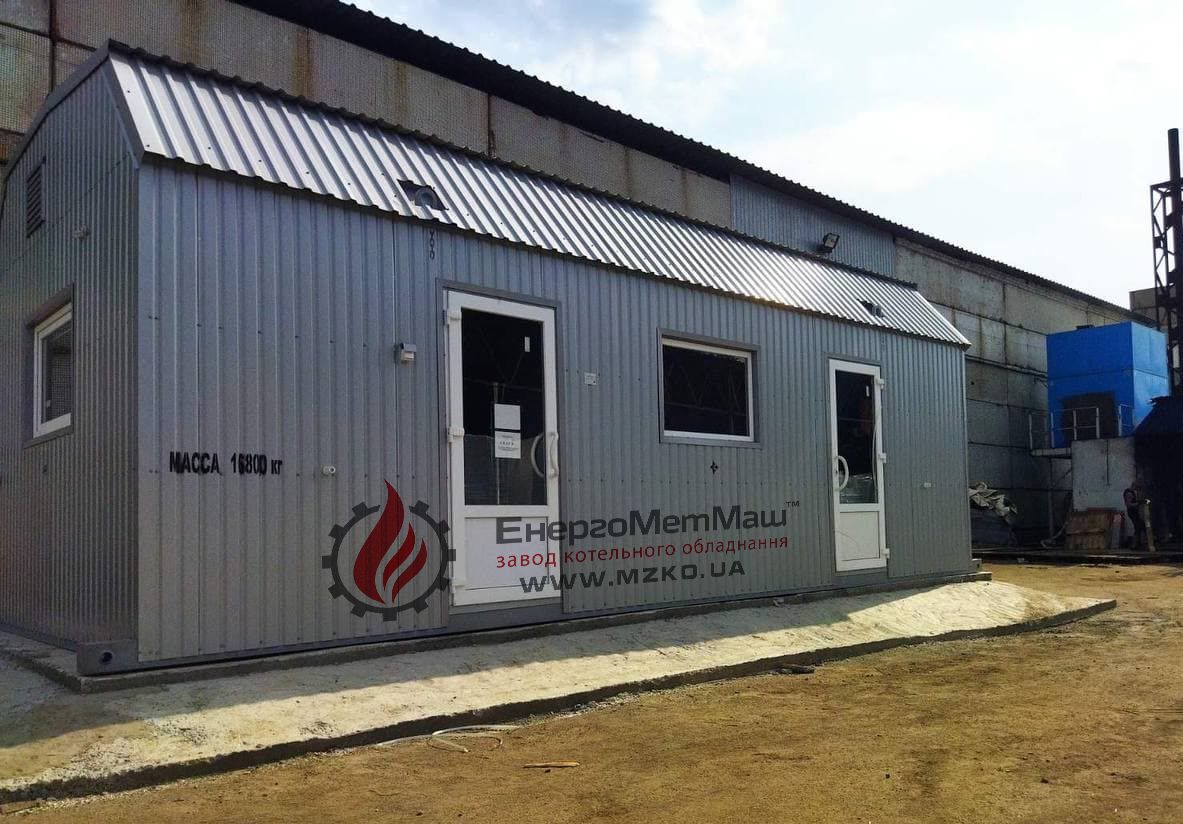

Модульные транспортабельные котельные "МТКУ" предлагаются с учетом всех пожеланий Заказчика по комплектации (количество котлов, горелки, насосное оборудование, арматура и т.п.), размещение оборудования и выходов присоединительных трубопроводов.



Максимальная мощность котла, который может быть установлен в модульной котельной, составляет 3000 кг. пара в час. Для установки кабины оператора и теплового пункта предлагается двухсекционная "МТКУ".
